Convertir des watts en ampères paraît simple : diviser la puissance par la tension. Cette formule fonctionne en courant continu, mais elle devient insuffisante dès qu’on travaille en courant alternatif monophasé ou triphasé. Le facteur de puissance et la tension réelle du réseau modifient le résultat, parfois de façon significative. Cet article détaille les formules de conversion watt ampère selon le type de circuit, avec un tableau comparatif et les erreurs concrètes à éviter.
Tableau comparatif des formules watts vers ampères selon le type de courant
La formule change selon qu’on travaille en courant continu (DC), en courant alternatif monophasé (AC) ou en triphasé. Voici les trois cas côte à côte.
| Type de courant | Formule | Variables |
|---|---|---|
| Courant continu (DC) | I = P / V | P = puissance en watts, V = tension en volts |
| AC monophasé | I = P / (V x PF) | PF = facteur de puissance (cos φ) |
| AC triphasé | I = P / (V x √3 x PF) | V = tension entre phases |
En courant continu, I = P / V suffit. Un panneau solaire de 400 W sur un circuit 48 V tire environ 8,3 A. Pas de facteur correctif, le calcul est direct.
En monophasé domestique, le facteur de puissance (PF) entre en jeu. Un appareil affichant 2 300 W sur une prise 230 V ne consomme pas forcément 10 A. Si son PF est de 0,8, l’intensité réelle grimpe à environ 12,5 A. Ignorer le PF sous-estime le courant qui traverse le câble.
En triphasé, le facteur √3 (environ 1,732) s’ajoute au dénominateur. Pour une même puissance, le courant par phase en triphasé est nettement inférieur au monophasé, ce qui explique l’intérêt de cette distribution pour les installations de forte puissance.
Facteur de puissance : pourquoi la conversion watts ampères peut être fausse
Le facteur de puissance (cos φ) représente le rapport entre la puissance active (watts) et la puissance apparente (volt-ampères). Un PF de 1 signifie que toute l’énergie fournie est effectivement consommée. Un PF inférieur à 1 indique qu’une partie du courant circule sans produire de travail utile.
Appareils concernés par un PF bas
Les moteurs électriques (lave-linge, climatiseurs, compresseurs), les alimentations à découpage et certains éclairages fluorescents présentent un facteur de puissance compris entre 0,5 et 0,85. Les charges résistives pures (radiateur, bouilloire) affichent un PF proche de 1.
La conséquence directe : appliquer la formule simplifiée I = P / V à un moteur de climatiseur donne une intensité trop basse. Le câble et le disjoncteur dimensionnés sur cette valeur risquent d’être sollicités au-delà de leur capacité.
- Radiateur 2 000 W sur 230 V, PF = 1 : intensité réelle d’environ 8,7 A
- Climatiseur 2 000 W sur 230 V, PF = 0,75 : intensité réelle d’environ 11,6 A
- Moteur industriel 2 000 W sur 230 V, PF = 0,6 : intensité réelle d’environ 14,5 A
À puissance égale en watts, l’intensité réelle varie du simple au double selon le facteur de puissance. Utiliser la formule DC pour un appareil en courant alternatif avec un PF bas peut conduire à un sous-dimensionnement du circuit.
Tension réelle du réseau et conversion watt ampère en pratique
La tension nominale en France est de 230 V en monophasé et 400 V entre phases en triphasé. En pratique, la tension mesurée fluctue. Cette variation modifie le résultat de la conversion.
Impact d’une tension basse sur l’intensité
Si la tension chute (installation éloignée du transformateur, câbles longs ou sous-dimensionnés), l’intensité augmente pour maintenir la même puissance. Un appareil de 2 300 W alimenté sous 220 V au lieu de 230 V tire environ 10,5 A au lieu de 10 A. L’écart semble faible sur un seul appareil, mais il se cumule sur l’ensemble d’un tableau électrique.

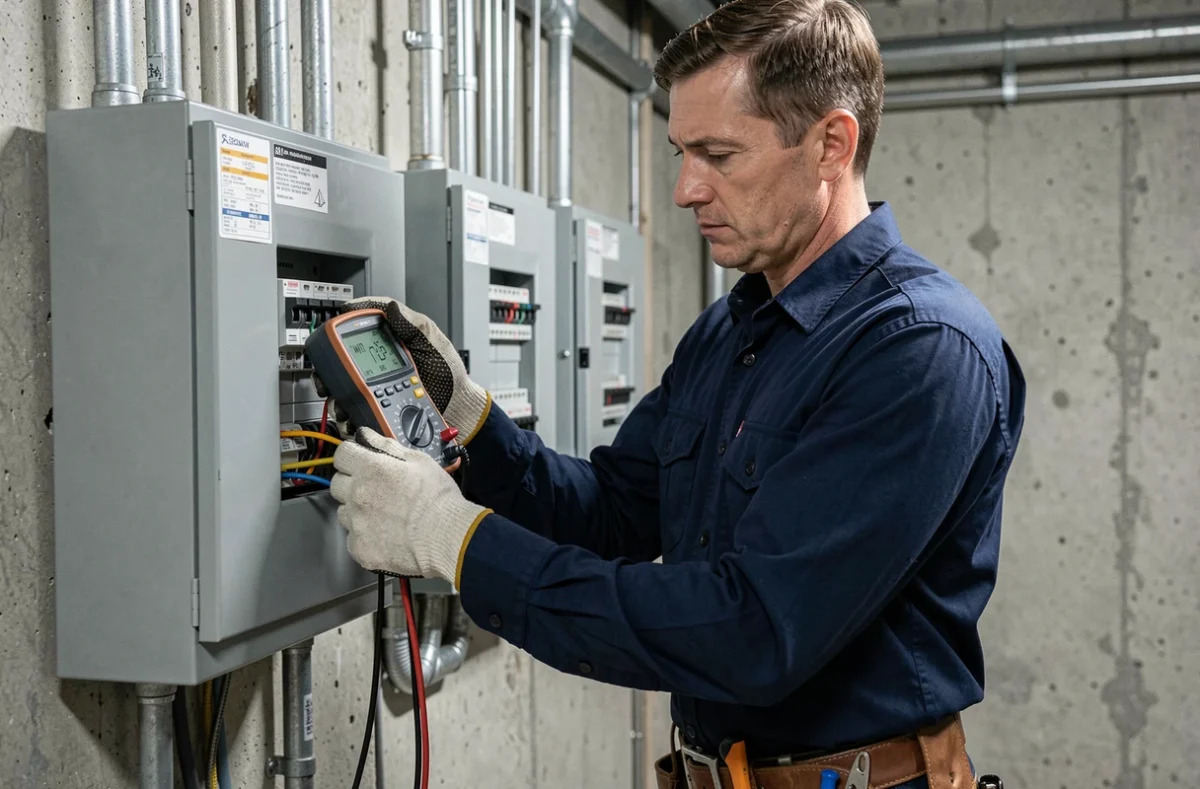

Mesurer la tension réelle avant de dimensionner un circuit évite de travailler avec une valeur théorique qui fausse le calcul. Un simple multimètre sur la prise suffit.
Conversion watts ampères en triphasé : le cas souvent mal traité
Les articles sur la conversion watt ampère se concentrent sur le monophasé domestique. Le triphasé, fréquent dans les ateliers, les commerces et certaines maisons équipées de pompes à chaleur ou de bornes de recharge, obéit à une formule différente.
La formule triphasée est I = P / (V x √3 x PF). La tension V correspond ici à la tension entre phases (400 V en France). Le facteur √3 reflète le déphasage entre les trois phases du réseau.
Exemple concret en triphasé
Un four professionnel de 9 000 W raccordé en triphasé 400 V avec un PF de 0,95 consomme environ 13,7 A par phase. Le même four alimenté en monophasé 230 V avec le même PF nécessiterait environ 41,2 A, ce qui impose un câblage bien plus lourd et un disjoncteur de calibre supérieur.
Le triphasé répartit la charge sur trois conducteurs. À puissance égale, chaque phase supporte un courant environ trois fois moindre qu’en monophasé. C’est l’argument principal pour le choix du triphasé sur les installations de forte puissance.
Dimensionnement du disjoncteur et section de câble après conversion
Connaître l’intensité en ampères n’est pas une fin en soi. Ce résultat sert à choisir le calibre du disjoncteur et la section de câble adaptée au circuit.
- Un circuit monophasé tirant 10 A nécessite au minimum un disjoncteur de 16 A et une section de câble adaptée à cette intensité
- Un circuit tirant 25 A (plaque de cuisson, par exemple) demande un disjoncteur de 32 A et un câble de section supérieure
- En triphasé, le disjoncteur tétrapolaire doit être calibré sur l’intensité par phase, pas sur l’intensité totale
La conversion watt ampère est la première étape du dimensionnement, pas la dernière. Appliquer la bonne formule (avec le facteur de puissance et la tension mesurée) conditionne la sécurité de toute l’installation en aval.
Pour une installation domestique standard en 230 V monophasé avec des charges résistives, la formule simplifiée I = P / V reste fiable. Dès qu’un moteur, un variateur de fréquence ou un raccordement triphasé entre en jeu, intégrer le facteur de puissance et la tension réelle n’est plus optionnel. C’est la différence entre un circuit correctement dimensionné et un disjoncteur qui saute, ou pire, un câble qui chauffe en silence.
